Introduzione
Nel mondo della produzione high-tech, il sottile è di moda . Dal wafer di silicio all'interno dello smartphone alla lamina di rame utilizzata nelle batterie dei veicoli elettrici, ridurre lo spessore del materiale senza romperlo o danneggiarlo è una delle sfide più grandi nella rettifica di precisione.
Le mole tradizionali spesso generano troppo calore, si consumano troppo rapidamente o lasciano superfici ruvide che richiedono una lucidatura secondaria. Ecco la mola diamantata in ceramica a grana ultrafine (vetrificata) : una soluzione progettata specificamente per i delicati compiti di molatura del dorso dei wafer semiconduttori e assottigliamento delle lamiere di rame.
Perché l’assottigliamento dei materiali è importante oggi
Wafer semiconduttori
Man mano che i chip diventano più potenti e compatti, i wafer devono essere macinati fino a 50 µm o meno (più sottili di un capello umano). Questo processo, chiamato retromolatura, richiede un'estrema precisione. Qualsiasi micro-fessurazione o stress termico può distruggere lo stampo.
Fogli di rame
Il rame è ampiamente utilizzato per la dissipazione del calore e la conduttività elettrica nell'elettronica. L'assottigliamento dei fogli di rame è complicato perché il rame è duttile e "gommoso". Gli abrasivi standard si intasano rapidamente, causando bruciature superficiali e spessore incoerente.
La soluzione: grana ultrafine + legante ceramico
A differenza delle tradizionali mole a legante resinoide o metallico, questa nuova classe di mole combina due caratteristiche fondamentali:
1. Grana diamantata ultrafine (#3000 – #8000)
Cosa fa: agisce come una lima per unghie super sottile, rimuovendo il materiale in nanometri anziché in micron.
Risultato: raggiunge una ruvidità superficiale (Ra) inferiore a 0,01 µm : una finitura a specchio che spesso elimina la necessità di una fase di lucidatura separata.

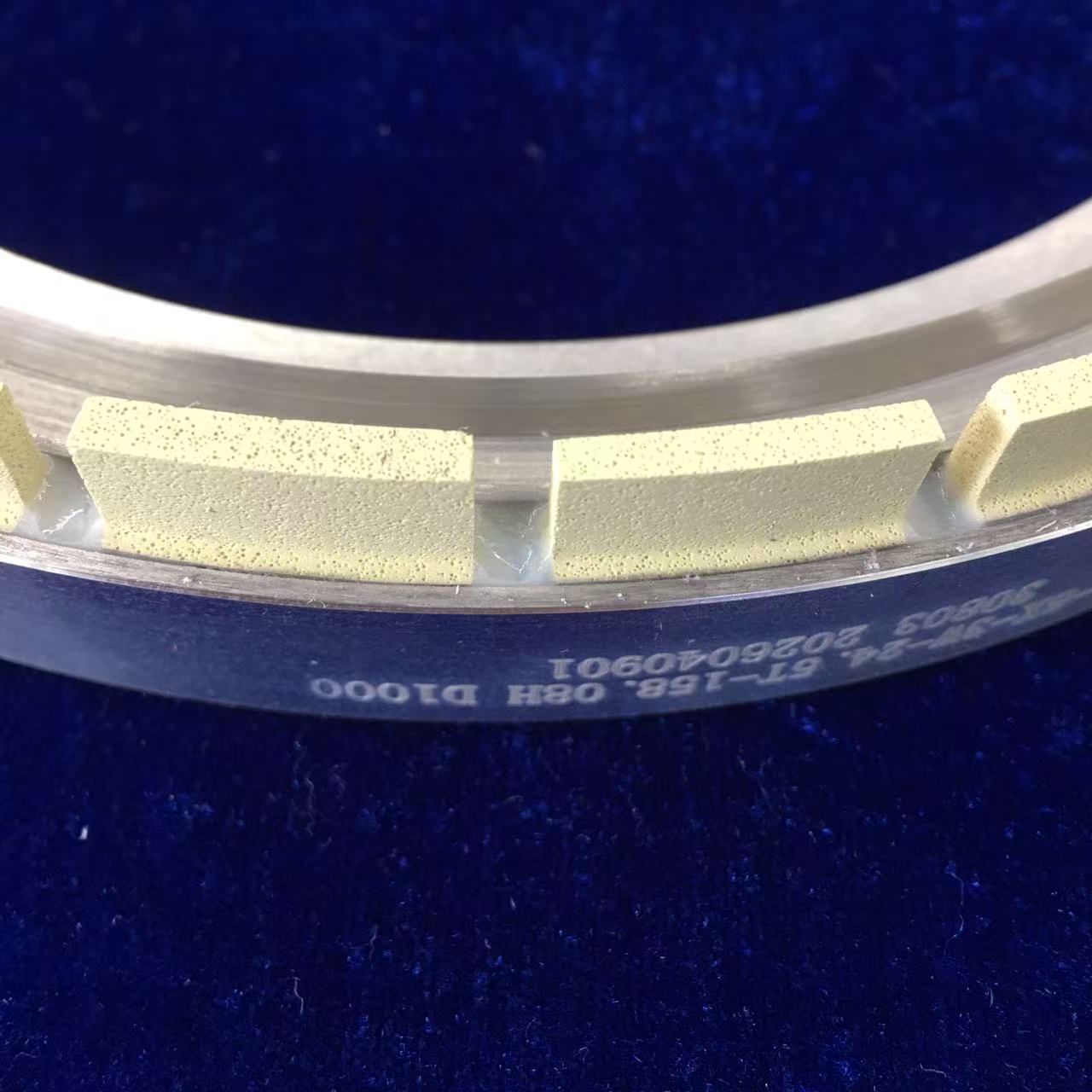

2. Legame ceramico (vetrificato).
Cosa fa: utilizza una matrice ceramica simile al vetro per trattenere i grani di diamante. Questo legame è rigido e poroso.
Risultato:
Elevata ritenzione della forma: la ruota mantiene la planarità durante le lunghe percorrenze.
Eccellente gestione termica: i pori consentono il flusso del refrigerante, prevenendo l'accumulo di calore.
Maggiore durata: dura 3-5 volte più delle ruote in resina in molte applicazioni.
Applicazioni chiave in dettaglio
| Applicazione | Materiale | Perché questa ruota è migliore |
|---|---|---|
| Rettifica del retro del wafer | Silicio, SiC, GaN | Previene la scheggiatura (scheggiatura dei bordi) e i danni al sottosuolo. |
| Assottigliamento della lamiera di rame | Rame/Leghe di rame | Resiste all'intasamento ("caricamento") perché il legame ceramico rimane affilato. |
| Semiconduttori composti | Zaffiro, Vetro | La grana ultrafine riduce la frattura fragile. |
Vantaggi reali per i produttori
Se attualmente utilizzi mole in resina standard per l'assottigliamento, il passaggio a una mola diamantata in ceramica ultrafine può offrire:
Tassi di rifiuto più bassi
Meno micro-fessure significano meno wafer scartati o bobine di rame.Eliminate le operazioni secondarie
Non è necessaria una fase separata di "lappatura" o "lucidatura" dopo la rettifica.Controllo costante dello spessore
I legami ceramici non si rompono in modo non uniforme, quindi le tolleranze rimangono entro ±1 µm.Costi ridotti dei materiali di consumo
Una maggiore durata delle ruote significa meno cambi formato e meno tempi di fermo macchina.
Compatibilità e integrazione macchina

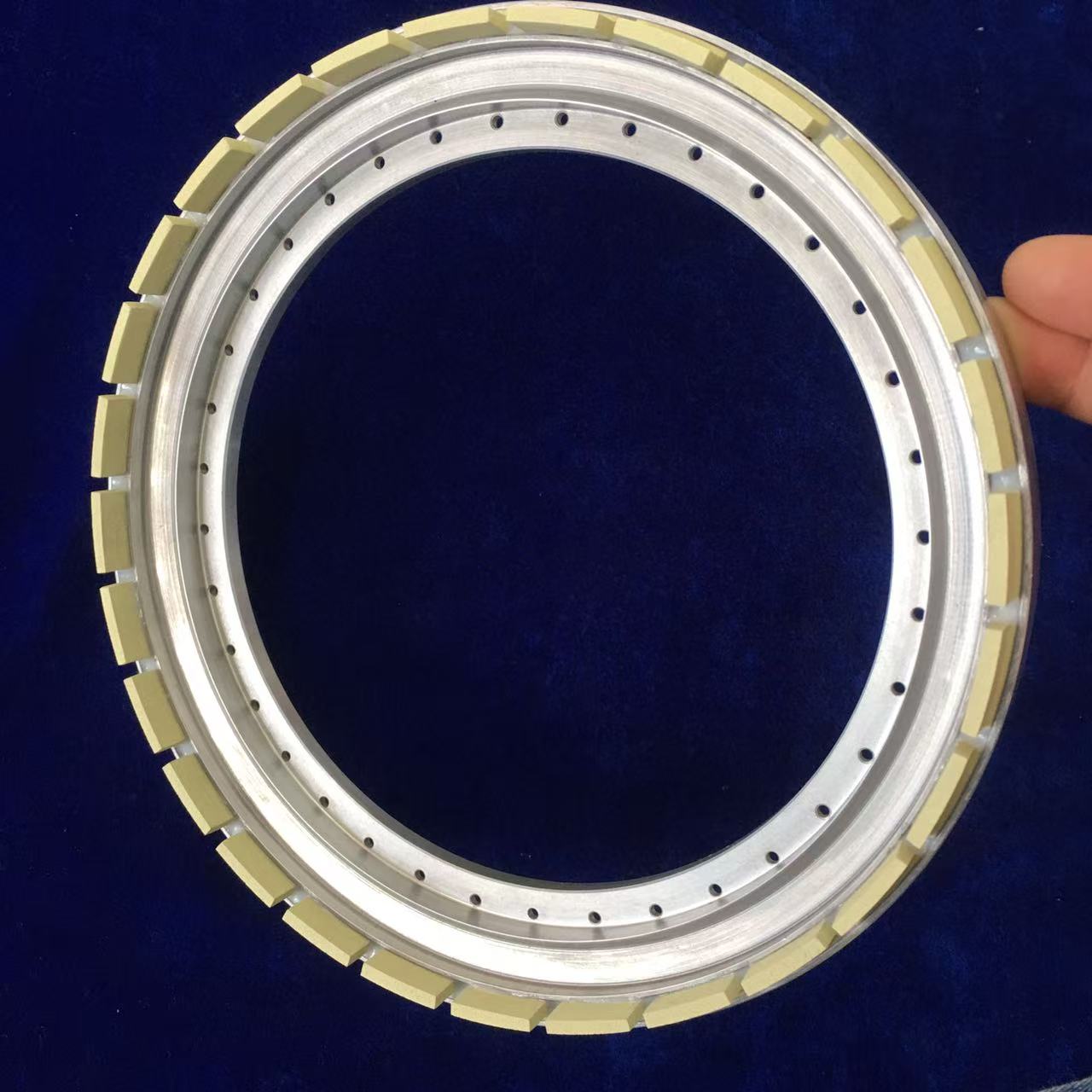

Queste mole ultrafini sono progettate come mole a tazza o dischi piatti e sono completamente compatibili con le smerigliatrici di precisione standard del settore, tra cui:
Disco (serie DFG)
Tokyo Seimitsu (TSK)
K&S e Strasbaugh
Rettificatrici di superficie CNC personalizzate
Opzioni di montaggio: Varie dimensioni e diametri dell'albero (4", 6", 8", 9" o equivalenti metrici).
Migliori pratiche per l'utilizzo di mole a grana ultrafine
Per ottenere il massimo dalla tua mola diamantata ceramica:
Utilizzare un flusso di refrigerante adeguato: il refrigerante idrosolubile previene la frattura termica nei semiconduttori.
Evitare un'alimentazione pesante: la grana ultrafine funziona meglio con una profondità di taglio ridotta (ad esempio, 1-5 µm per passata).
Ravvivatura delicata: utilizzare un bastoncino per ravvivatura a grana fine per mantenere aperta la parte anteriore della mola.
Conclusione
La domanda di dispositivi elettronici più sottili, più veloci e più freddi non sta rallentando. Che tu stia riducendo un wafer di silicio a 30 µm o rettificando con precisione una piastra di rame per un dissipatore di calore 5G, lo strumento che utilizzi è importante.
Le mole diamantate ceramiche a grana ultrafine offrono l'equilibrio perfetto:
✅ Precisione estrema
✅ Danni termici minimi
✅ Vita utensile lunga e prevedibile
Se il tuo attuale processo di assottigliamento presenta problemi di scheggiatura dei bordi, bruciature superficiali o produttività lenta, è tempo di passare alla tecnologia del legame vetrificato.
Invito all'azione (CTA)
Desideri migliorare il processo di assottigliamento dei wafer o del rame?
Contattaci oggi per discutere i tuoi requisiti specifici di materiali e macchine. Offriamo granulometrie, dimensioni della mola e durezza del legante personalizzate su misura per la vostra applicazione.
